Создавая проводку в каркасном доме, нужно особенно внимательно относиться к правилам безопасности. Дерево и утеплитель хорошо горят, а именно из них возводят такие строения. Чтобы избежать ошибок, заранее продумайте схему, подберите подходящие материалы и придерживайтесь норм ПУЭ при подключении. Совместно с экспертами “НДВ Супермаркет Недвижимости” и программы Домашний Инженер 3D выясним, как подготовиться к безопасному и простому монтажу.
Какие материалы выбрать для проводки в каркасном доме
Для каркасных строений стоит использовать только пожаробезопасные материалы. Неправильный выбор кабеля или защитной оболочки увеличивает риск короткого замыкания и повреждения деревянных конструкций. Если не уверены в собственных знаниях, пользуйтесь списком при закупках:
- Кабель ВВГнг-LS — основной вариант для скрытой электропроводки. Не поддерживает горение и выделяет минимум дыма при нагреве. Его можно монтировать в деревянных каркасах, но исключительно внутри металлических труб. Кабель допускает прокладку пучками.
- Кабель NYM — импортный аналог с дополнительной изоляцией и высокой механической прочностью. Его удобнее использовать для прокладки длинных трасс с большим количеством поворотов, но пучки формировать нельзя.
- Провод СИП — самонесущий, используется для наружной проводки. Задействуйте его, если будете подключать гараж или сарай к общей сети.
- Стальные трубы — самая подходящая защита для скрытой проводки в деревянных конструкциях. В ПУЭ сказано, что при прочих равных лучше использовать этот вариант.
- Алюминиевые короба — удобны для открытого монтажа. Такие металлические конструкции позволяют быстро получить доступ к кабелю и добавить новые линии.
- ПВХ-гофра — подходит только для открытой прокладки по потолку и стенам или монтажа на негорючих основаниях. Для скрытой проводки внутри каркасных стен ее не используют.
- Металлорукав — нужен для дополнительной защиты от повреждений, им удобно пользоваться в тех случаях, когда нужно выполнить несколько поворотов неподалеку друг от друга. Однако для большей безопасности стоит т стальные трубы.
- Подрозетники для полых стен — требуются специальные модели с прижимными лапками. Они надежно фиксируются в перегородках и не выпадают при подключении розеток.
- Распределительные коробки из негорючего пластика — защищают соединения и упрощают обслуживание сети.
- Автоматы и УЗО — обязательные элементы, обеспечивающие безопасность электросети. Автомат защищает линию от перегрузки, а УЗО отключает питание при утечке тока.
- Распределительный щиток — нужен для фиксации элементов электропроводки. Заранее посчитайте, сколько автоматов и УЗО вам понадобится, и прибавьте к полученному числу запас в 20%, чтобы вычислить нужную вместимость щита.
Еще нужно определиться с сечениями проводов. При подборе можно воспользоваться инфографикой, приведенной ниже.
Проводка в каркасном доме: инструкция
Чтобы понять, как сделать проводку в каркасном доме, нужно измерить точные размеры помещений. Если чертеж уже есть, переходите к первому шагу.
Проектирование
Перед подключением электричества подготовьте проект электропроводки. Подробная схема поможет избежать перегрузки сети и других ошибок. На чертеже укажите:
- расположение стен и перегородок;
- места установки розеток и выключателей, светильников;
- трассы прокладки проводов;
- местоположение щитка.

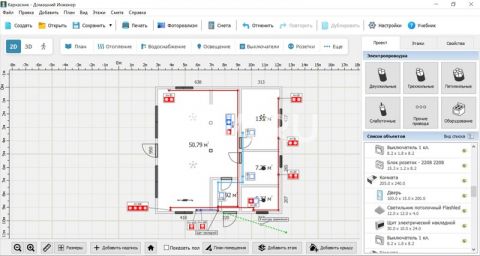

Для подготовки схемы стоит использовать программу, например Домашний Инженер 3D. В ней можно создать поэтажный план дома, разместить мебель и технику, продумать установку электрооборудования. На компьютере удобнее сравнивать варианты прокладки, добавляя провода с учетом их сечений. В зависимости от назначения кабели будут окрашиваться в разные цвета.
Разметка и сверление отверстий
После того как схема будет готова, разметьте трассы с учетом правил монтажа проводки в каркасном доме. Кабельные линии должны идти либо вертикально, либо горизонтально, диагоналей быть не может. Это правило введено для того, чтобы было проще найти трассу и снизить риск случайно повредить проводку перфоратором.
В стойках каркаса аккуратно высверлите отверстия под кабель. Чтобы не ослабить несущие элементы, размещайте отверстия ближе к местам соединений с балками. Для дополнительной защиты используйте стальные гильзы. При открытой схеме электропроводки воспользуйтесь коробами или специальными кабель-каналами.
Протяжка линий и установка распределительных коробок
Смонтируйте металлические трубы для скрытой проводки или гофру и короба для открытой. Затем установите подрозетники и распределительные коробки, заведя в них концы труб. Только после этого выполняйте протяжку кабеля внутри труб. Такие способы прокладки соответствуют требованиям ПУЭ и обеспечивают надежную изоляцию.
Все соединения размещайте только в распределительных коробках. Не используйте обычные скрутки при работе с электрикой в каркасном доме! Для правильного монтажа электропроводки применяются клеммники или опрессовка гильзами. В противном случае может получиться неплотный контакт, который рано или поздно приведет к короткому замыканию.
Сборка электрощита
Смонтируйте накладной щит в прихожей или другом помещении. Главное, чтобы оно находилось неподалеку от ввода кабеля в дом. Установите и подключите автоматы, УЗО и заземление. Для удобства эксплуатации разделите сеть на отдельные группы. На освещение, розетки, кухонную технику и мощные приборы должны идти разные линии со своими автоматами.
Ключевые правила при монтаже
При монтаже электропроводки в каркасном доме стоит запомнить несколько ключевых правил:
Главная опасность — места соединений. Используйте клеммники или опрессовку гильзами, скрутки запрещены.
Разделите сеть на группы и поставьте на каждую свой автомат, так при аварии не отключится весь дом.
Выбирайте подрозетники с надежными прижимными лапками: дерево со временем усыхает, и слабая фиксация приведет к люфту.
Всегда берите щиток с запасом по вместимости — минимум 20%. Электрика имеет свойство разрастаться.
